Η τεχνολογία ζωντανών εκδηλώσεων αλλάζει γρήγορα. Σκεφτείτε όλους αυτούς τους τεράστιους, εξαιρετικά καθαρούς τοίχους LED και τα τεράστια ηχητικά συστήματα που βλέπετε παντού τώρα. Όλος αυτός ο εκπληκτικός εξοπλισμός ασκεί πολύ μεγαλύτερη πίεση στο υλικό που τον συγκρατεί—τα πλαίσια και τα ζευκτά.

Εκεί μπαίνει το στρογγυλό σωληνάκι. Είναι σχεδόν η πιο δημοφιλής επιλογή αυτές τις μέρες γιατί είναι ισχυρό, λειτουργεί σε πολλές περιπτώσεις και φαίνεται καθαρό. Αλλά υπάρχει ένα αλίευμα: καθώς ο εξοπλισμός γίνεται βαρύτερος και οι οθόνες μεγαλώνουν, αυτά τα συστήματα ζευκτών ωθούνται στα όριά τους. Μπορούν να αντέξουν το βάρος; Είναι εύκολο και γρήγορο να δουλέψεις; Θα διαρκέσουν;

Αυτό το κομμάτι ρίχνει μια πιο προσεκτική ματιά σε αυτές τις δύσκολες ερωτήσεις και ελέγχει πώς τα νέα υλικά, τα εξυπνότερα σχέδια και η καλύτερη μηχανική ανταποκρίνονται στην πρόκληση.

The Rise of Round Tube Truss in Modern Event Production

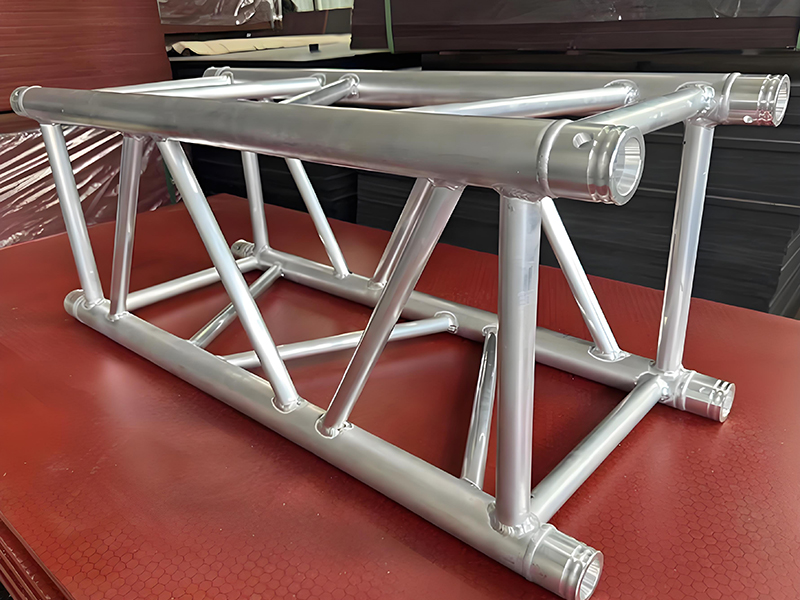

Τα στρογγυλά σωληνάρια, που χαρακτηρίζονται από τα κυλινδρικά μέλη τους, έχουν γίνει συνώνυμα με την ευελιξία στη διοργάνωση εκδηλώσεων. Σε αντίθεση με τα τετράγωνα ή τριγωνικά ζευκτά, το καμπύλο προφίλ τους κατανέμει την πίεση πιο ομοιόμορφα, καθιστώντας τα ιδανικά για εφαρμογές που απαιτούν τόσο οριζόντια όσο και κατακόρυφα φορτία. Το στρογγυλό στρογγυλό δοκό από χάλυβα, ειδικότερα, κυριαρχεί σε εγκαταστάσεις μεγάλης κλίμακας λόγω της στιβαρότητάς του, ενώ οι ελαφριές παραλλαγές στρογγυλών σωλήνων - συχνά κατασκευασμένες από κράματα αλουμινίου - καλύπτουν τις τουριστικές παραγωγές που δίνουν προτεραιότητα στη φορητότητα.

Ο πολλαπλασιασμός των video walls LED και των προηγμένων ηχοσυστημάτων έχει ενισχύσει τον ρόλο του ζευκτού. Ένα ενιαίο πάνελ LED μπορεί να ζυγίζει πάνω από 100 κιλά και οι συστοιχίες αυτών των πάνελ, σε συνδυασμό με ομάδες ηχείων και συσκευές φωτισμού, ασκούν τεράστιες δυνάμεις προς τα κάτω και πλάγια στις κατασκευές ζευκτών. Αυτή η αλλαγή ανάγκασε τους μηχανικούς να επανεξετάσουν τα παραδοσιακά μοντέλα σχεδίασης, την εξισορρόπηση της κατανομής βάρους, τα όρια εκτροπής και τα περιθώρια ασφαλείας.

Προκλήσεις που φέρουν φορτίο: Όταν το βάρος συναντά τη γεωμετρία

Η κύρια λειτουργία οποιουδήποτε συστήματος δοκών είναι να υποστηρίζει δυναμικά φορτία χωρίς να διακυβεύεται η δομική ακεραιότητα. Για δοκούς στρογγυλού σωλήνα, αυτό περιλαμβάνει την αντιμετώπιση τριών κρίσιμων προκλήσεων:

Συγκέντρωση αξονικής και κάμψης τάσεων

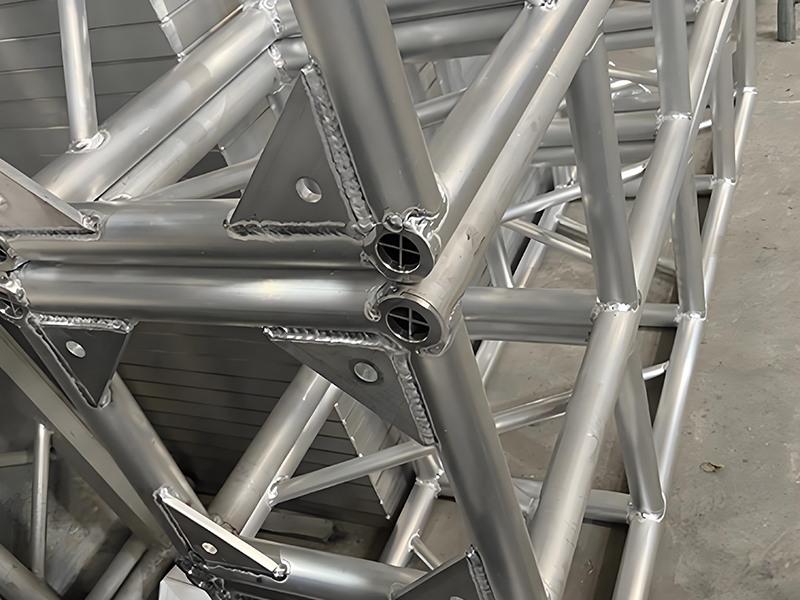

Οι στρογγυλοί σωλήνες αντιστέκονται εγγενώς στη στρέψη καλύτερα από τους τετράγωνους σωλήνες, αλλά οι καμπύλες επιφάνειές τους συγκεντρώνουν την τάση στα σημεία σύνδεσης όταν υπόκεινται σε φορτία κάμψης. Αυτό επιδεινώνεται όταν οι οθόνες LED είναι τοποθετημένες εκτός κέντρου ή όταν τα ηχητικά συστήματα δημιουργούν δονητικές δυνάμεις. Οι μηχανικοί το μετριάζουν αυτό ενισχύοντας τους αρμούς με πλάκες ανάρτησης ή χρησιμοποιώντας σωλήνες με παχύτερα τοιχώματα σε ζώνες υψηλής καταπόνησης.

Εκτροπή κάτω από βαριά φορτία

Ακόμη και όταν ένα ζευκτό δεν αποτυγχάνει, η υπερβολική παραμόρφωση - χαλάρωση ή κάμψη - μπορεί να διαταράξει την ευθυγράμμιση των οθονών LED ή να μην ευθυγραμμίσει σωστά τα συμπλέγματα ήχου, υποβαθμίζοντας την απόδοση. Το στρογγυλό στρογγυλό δοκό από χάλυβα υπερέχει εδώ λόγω του υψηλού συντελεστή ελαστικότητάς του, αλλά οι ελαφριές παραλλαγές αλουμινίου απαιτούν προσεκτικό υπολογισμό για να αποφευχθεί η παραμόρφωση πέρα ​​από τα αποδεκτά όρια (συνήθως <1/180ο του μήκους του ανοίγματος).

Κόπωση από κυκλική φόρτιση

Οι τουριστικές παραγωγές υποβάλλουν τα ζευκτά σε επαναλαμβανόμενη συναρμολόγηση και αποσυναρμολόγηση, οδηγώντας σε μεταλλική κόπωση. Αυτό είναι ιδιαίτερα προβληματικό για ελαφρούς στρογγυλούς σωλήνες δοκούς, όπου τα λεπτότερα τοιχώματα επιταχύνουν τη διάδοση των ρωγμών. Οι κατασκευαστές χρησιμοποιούν τώρα την ανάλυση πεπερασμένων στοιχείων (FEA) για την προσομοίωση των κύκλων τάσης και τη βελτιστοποίηση του πάχους των σωλήνων για μακροζωία.

Πολυπλοκότητες ολοκλήρωσης: Τεχνολογία και δομή γεφύρωσης

Πέρα από την ακατέργαστη αντοχή, τα σύγχρονα ζευκτά πρέπει να ενσωματώνονται άψογα με οθόνες LED, συστήματα ήχου και συστήματα ελέγχου κίνησης. Αυτό εισάγει μοναδικά εμπόδια μηχανικής:

Συμβατότητα τοποθέτησης

Οι οθόνες LED χρησιμοποιούν συχνά ιδιόκτητους βραχίονες στήριξης που μπορεί να μην ευθυγραμμίζονται με τις τυπικές διαμέτρους χορδών ζευκτών. Για παράδειγμα, ένας στρογγυλός σωλήνας δοκών 50 mm μπορεί να απαιτεί προσαρμογείς για να ταιριάζουν σε πλαίσια οθόνης συμβατά με 48 mm, προσθέτοντας βάρος και πιθανά αδύναμα σημεία. Ορισμένοι κατασκευαστές προσφέρουν πλέον προσαρμόσιμα μεγέθη χορδών ή αρθρωτούς συνδέσμους για να βελτιστοποιήσουν την ενσωμάτωση.

Απόσβεση κραδασμών

Τα βαριά ηχητικά συστήματα παράγουν κραδασμούς χαμηλής συχνότητας που μπορούν να αντηχούν μέσα από τις δομές ζευκτών, προκαλώντας μικροκινήσεις στα πάνελ LED. Αυτό οδηγεί σε "jitter" ή χρωματικά περιθώρια στις οθόνες. Οι λύσεις περιλαμβάνουν την απομόνωση βάσεων ήχου με ελαστικούς αποσβεστήρες ή την ενσωμάτωση υλικών απορρόφησης κραδασμών στους αρμούς δοκών.

Θερμική Διαστολή

Οι εξωτερικές εκδηλώσεις εκθέτουν τα ζευκτά σε διακυμάνσεις της θερμοκρασίας, προκαλώντας διαστολή ή συστολή του χάλυβα. Ένα στρογγυλό στρογγυλό δοκό από χάλυβα μήκους 10 μέτρων μπορεί να ποικίλλει σε μήκος έως και 12 mm μεταξύ 0°C και 30°C, με πιθανή κακή ευθυγράμμιση των οθονών. Οι μηχανικοί το εξηγούν σχεδιάζοντας αρθρώσεις διαστολής ή χρησιμοποιώντας αλουμίνιο (το οποίο διαστέλλεται 50% περισσότερο από τον χάλυβα αλλά με λιγότερη δύναμη λόγω του χαμηλότερου συντελεστή του).

Καινοτομίες υλικών: Ανταλλαγές ελαφρού βάρους έναντι βαρέων καθηκόντων

Η ένταση μεταξύ φορητότητας και χωρητικότητας φόρτωσης έχει οδηγήσει στην πρόοδο της επιστήμης των υλικών στην κατασκευή ζευκτών:

Κράματα αλουμινίου υψηλής αντοχής

Νέα κράματα όπως το 6082-T6 προσφέρουν 25% μεγαλύτερη αντοχή διαρροής από το παραδοσιακό 6061-T6, επιτρέποντας στα ελαφριά στρογγυλά δοκάρια σωλήνων να υποστηρίζουν βαρύτερα φορτία χωρίς πρόσθετο όγκο. Για παράδειγμα, ένα ζευκτό αλουμινίου 300 mm μπορεί τώρα να ανταγωνιστεί τη χωρητικότητα ενός αντίστοιχου χάλυβα 250 mm ενώ ζυγίζει 40% λιγότερο.

Ενίσχυση από ανθρακόνημα

Αν και δαπανηρά, τα σύνθετα υλικά από ανθρακονήματα δοκιμάζονται για χορδές ζευκτών, μειώνοντας το βάρος κατά 70% σε σύγκριση με τον χάλυβα. Τα υβριδικά συστήματα - που συνδυάζουν σωλήνες από ανθρακονήματα με χαλύβδινους συνδέσμους - αναδεικνύονται ως μεσαίο έδαφος, προσφέροντας αντοχή σχεδόν από χάλυβα σε ένα κλάσμα του βάρους.

Επιστρώσεις ανθεκτικές στη διάβρωση

Για χρήση σε εξωτερικούς χώρους, τα στρογγυλά δοκάρια από χάλυβα διαθέτουν πλέον προηγμένες επιστρώσεις όπως γαλβανισμός εν θερμώ από ψευδάργυρο-αλουμίνιο, που παρατείνουν τη διάρκεια ζωής σε υγρά ή αλμυρά περιβάλλοντα. Τα ζευκτά αλουμινίου επωφελούνται από την ανοδίωση, η οποία σκληραίνει τις επιφάνειες και αντιστέκεται στις γρατσουνιές.

Εξέλιξη σχεδίασης: Από στατικές στις προσαρμοστικές δομές

Τα σύγχρονα συστήματα δοκών εξελίσσονται πέρα ​​από τα άκαμπτα πλαίσια για να γίνουν δυναμικές πλατφόρμες:

Αρθρωτή Γεωμετρία

Οι τριγωνικές ή εξαγωνικές μονάδες ζευκτών επιτρέπουν στους δημιουργούς να δημιουργούν μη γραμμικά σχήματα (π.χ. κυκλικά στάδια ή οργανικά τόξα) χωρίς προσαρμοσμένη κατασκευή. Αυτό είναι κρίσιμο για καθηλωτικές εγκαταστάσεις όπου οι οθόνες LED τυλίγονται γύρω από το κοινό.

Μηχανοκίνητη προσαρμογή

Ορισμένα συστήματα δοκών στρογγυλών σωλήνων ενσωματώνουν τώρα γραμμικούς ενεργοποιητές ή βαρούλκα, επιτρέποντας ρυθμίσεις ύψους ή γωνίας σε πραγματικό χρόνο. Αυτό είναι πολύτιμο για πολυήμερα φεστιβάλ όπου οι ρυθμίσεις πρέπει να προσαρμοστούν σε διαφορετικές απαιτήσεις απόδοσης.

Έξυπνοι αισθητήρες για δομική παρακολούθηση της υγείας

Οι ενσωματωμένοι μετρητές καταπόνησης και οι αισθητήρες IoT παρακολουθούν τα επίπεδα καταπόνησης, την εκτροπή και τη θερμοκρασία σε πραγματικό χρόνο, ειδοποιώντας τα πληρώματα για πιθανές αστοχίες πριν αυτές συμβούν. Αυτή η τεχνολογία είναι ιδιαίτερα χρήσιμη για χαλύβδινα ζευκτά βαρέως τύπου που υποστηρίζουν αναντικατάστατες οθόνες LED.

Μελέτη περίπτωσης: Ξεπερνώντας τις προκλήσεις σε ένα μεγάλο μουσικό φεστιβάλ

Στο Φεστιβάλ Μουσικής και Τεχνών Coachella Valley του 2023, οι διοργανωτές ανέπτυξαν ένα στρογγυλό στρογγυλό δοκό από χάλυβα πλάτους 50 μέτρων για να αναρτήσουν μια οθόνη LED 4K βάρους 12 τόνων, μαζί με ένα σύστημα ήχου γραμμής που παράγει 200 ​​kN καθοδικής δύναμης. Οι βασικές καινοτομίες περιλαμβάνουν:

Βαθμός 8.8 Βίδες σε όλες τις συνδέσεις για την αποφυγή αστοχίας διάτμησης.

Πάχος σωλήνων βελτιστοποιημένο από την FEA, που κυμαίνονται από 8 mm στο μεσαίο άνοιγμα έως 12 mm στα στηρίγματα.

Απομονωτές κραδασμών μεταξύ βάσεις στήριξης και ήχου, μειώνοντας το jitter της οθόνης κατά 90%.

Ημερήσιοι έλεγχοι θερμικής αντιστάθμισης για ρύθμιση για διαστολή που προκαλείται από τη θερμοκρασία.

Η εγκατάσταση άντεξε καθημερινή χρήση 12 ωρών για δύο Σαββατοκύριακα χωρίς προβλήματα, δείχνοντας πώς η προηγμένη μηχανική μπορεί να ανταποκριθεί σε ακραίες απαιτήσεις.

The Future: Sustainability and Beyond

Καθώς η βιομηχανία δίνει προτεραιότητα στη βιωσιμότητα, οι κατασκευαστές ζευκτών διερευνούν φιλικές προς το περιβάλλον εναλλακτικές:

Το ανακυκλωμένο αλουμίνιο που προέρχεται από σκραπ μετά την κατανάλωση μειώνει τον ενσωματωμένο άνθρακα κατά 90% σε σύγκριση με το παρθένο υλικό.

Τα βιοδιασπώμενα λιπαντικά για κινούμενα μέρη ελαχιστοποιούν τις περιβαλλοντικές επιπτώσεις κατά τη συντήρηση.

Οι αρχές σχεδιασμού για αποσυναρμολόγηση διασφαλίζουν ότι τα ζευκτά μπορούν εύκολα να διαχωριστούν σε ανακυκλώσιμα εξαρτήματα στο τέλος της ζωής τους.

Συμπέρασμα: Εξισορρόπηση Καινοτομίας και Αξιοπιστίας

Το σύστημα στρογγυλού σωλήνα δοκών παραμένει απαραίτητο στην εποχή των mega-οθονών και του βροντερού ήχου, αλλά ο ρόλος του απαιτεί συνεχή καινοτομία. Αξιοποιώντας προηγμένα υλικά, έξυπνο σχεδιασμό και αυστηρή μηχανική, η βιομηχανία ανεβαίνει για να ανταποκριθεί -και να ξεπεράσει- τις προκλήσεις της σύγχρονης παραγωγής εκδηλώσεων. Είτε μέσω ενός βαριού στρογγυλού δοκού που επιτρέπει την παγκόσμια περιήγηση είτε μιας παραλλαγής χάλυβα βαρέως τύπου που αγκυρώνει μόνιμες εγκαταστάσεις, το μέλλον της τεχνολογίας ζευκτών είναι τόσο ισχυρό όσο και οι κατασκευές που υποστηρίζει.
